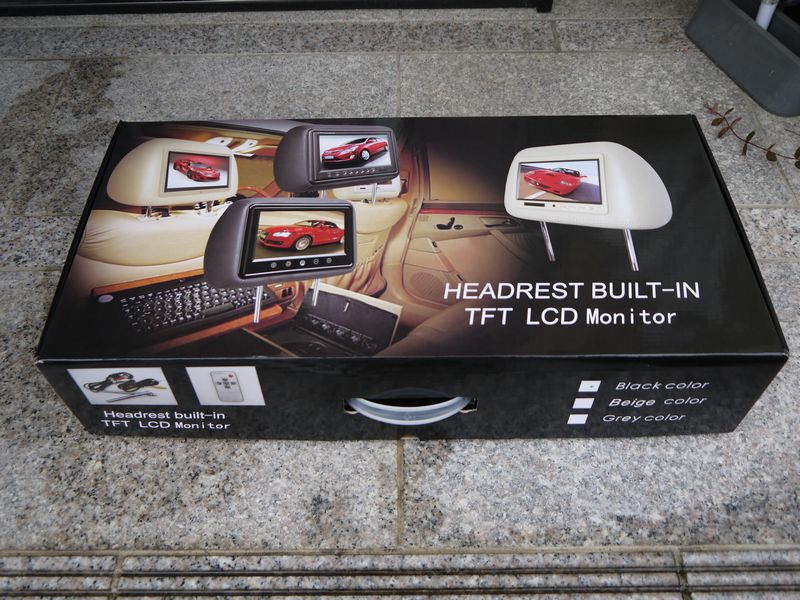

| まず、購入したのはこの商品。 中国製らしく、キレイな化粧箱ではあるものの、何の情報も書いてありません。 また取扱説明書や取付の説明書のようなものはほとんど入っていないので自力での作業が必要です。 |
 |

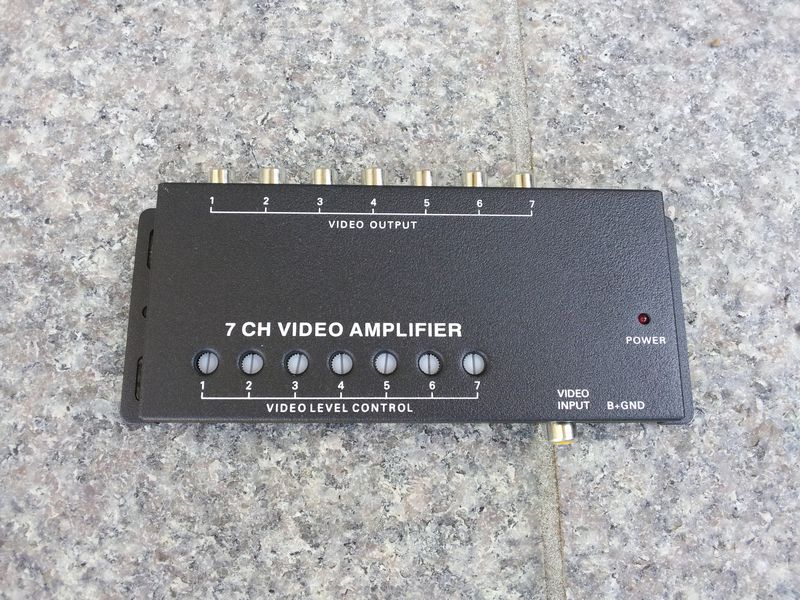

| 中には必要な物は大体入っています。 今回はオマケで7つの分配が可能なビデオアンプもオマケで付いてました。 これが無いとモニタの増殖は無理ですよ。 |
 |

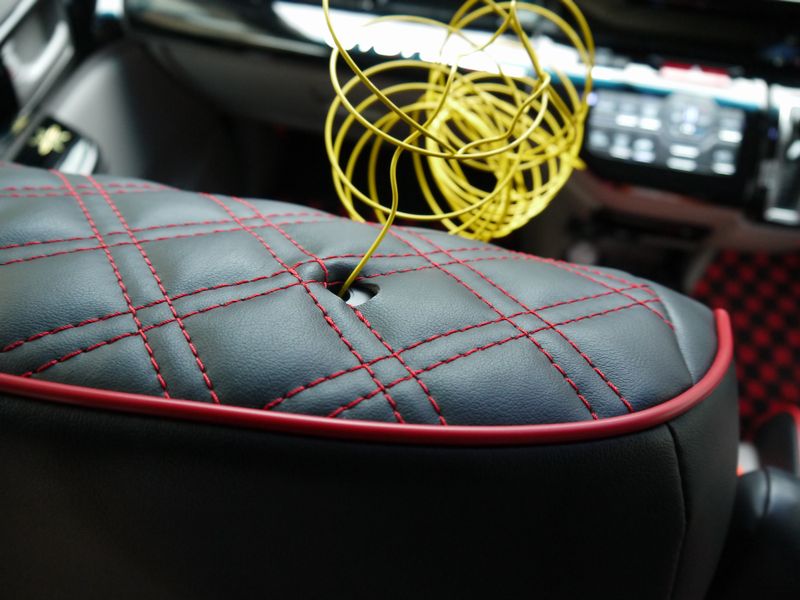

| でわ、早速、ステップワゴンRKへの取付作業の様子です。 まずはヘッドレストを外して購入した品物に交換。ここでは配線を筒の中に潜らせるのがやや難儀です。 私の場合、針金を上から通して、ケーブルが通る「道」を確認しました。 |
 |

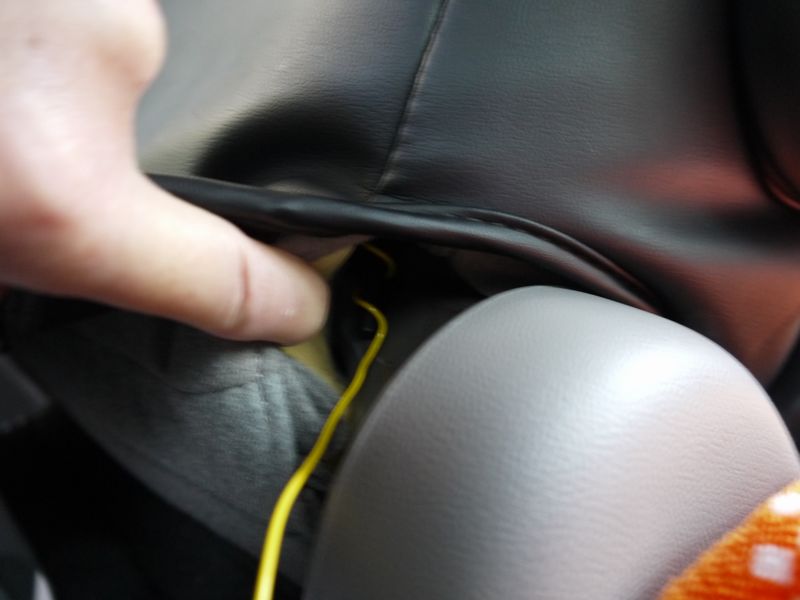

| 助手席側の場合、大体、こんな所に針金が出てきます。 この針金にケーブルを巻き付けて引き入れて来ればOK。 |
 |

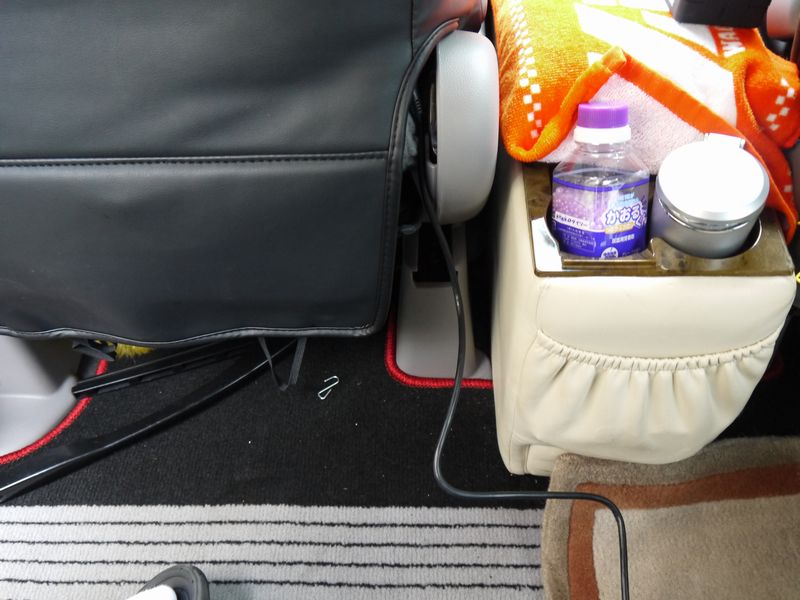

| こういう感じで配線が出てきます。 これと同じ手順で運転席側も作業します。 |
 |
| いきなりですが装着した画像です。 逆光で暗いですね。 必要となる電源は運転席足元のヒューズBOXからカプラーで取っているので、ACC連動で動作するようにしています。 |
 |
| 続いては映像が映るように純正ナビから映像の出力信号を取ります。 メクラ蓋を外してボルト3本を外します。 ナビの脱着時にはシフトレバーが邪魔になるので、できればLOWの状態で作業するのが好ましいです。 当然、パネル部分等、傷がついては困る箇所の養生も忘れずに。。 |
 |

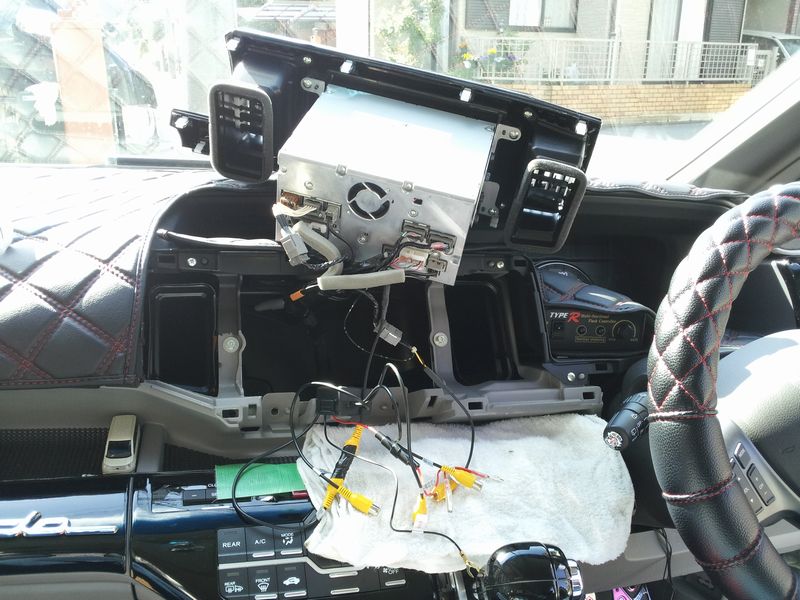

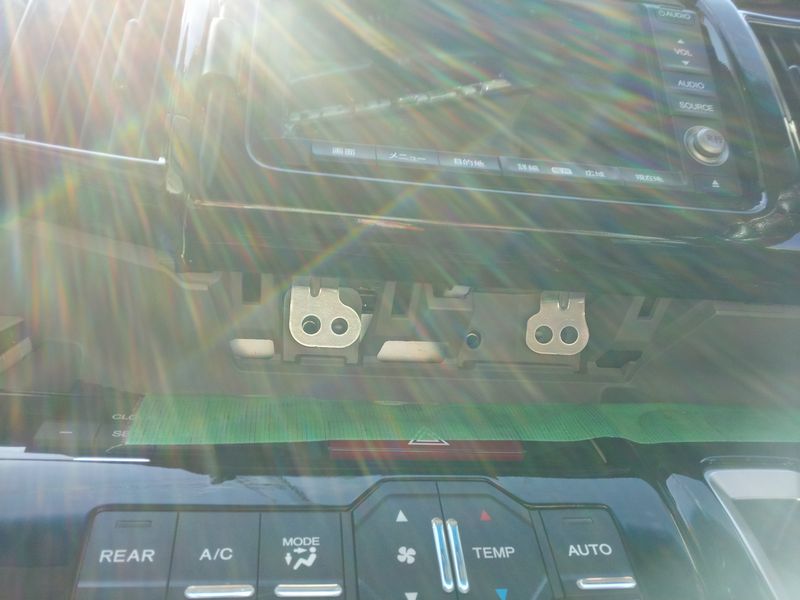

| 外すとこんな感じです。 |
 |

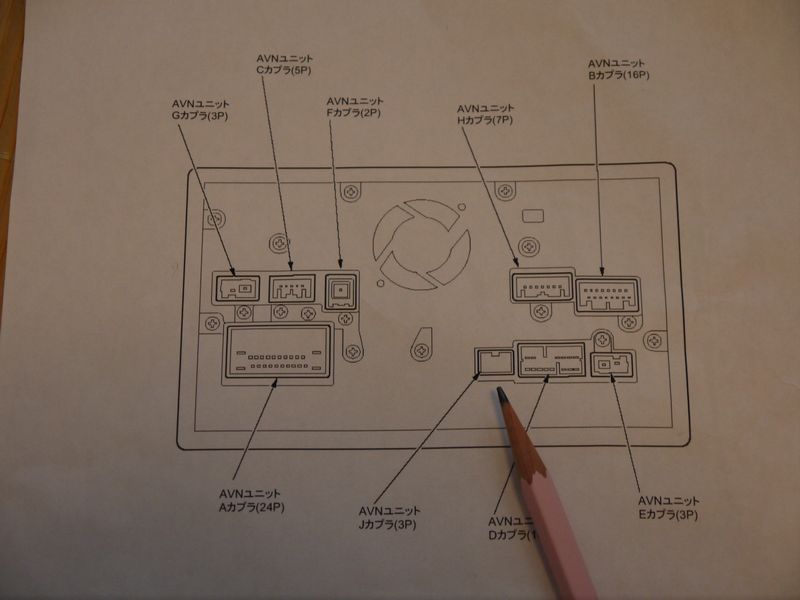

| 図の鉛筆が指す位置にあるカプラーに市販のカプラーを指すことで出力が可能となります。 もしすでに別のカプラーが刺さっている場合は、一旦、それを抜いて市販のカプラーを指した上で、元のカプラーを被せる必要があります。 |
 |
| 市販のカプラーはこれ。 私が買ったのは株式会社データシステムのビデオ出力ハーネスで、価格は3500円位します。 商品は車種別となっており、ステップワゴンRK用は「VHO-H28」か「VHO-H45」で、私のは「VHO-H28」です。 |
 |

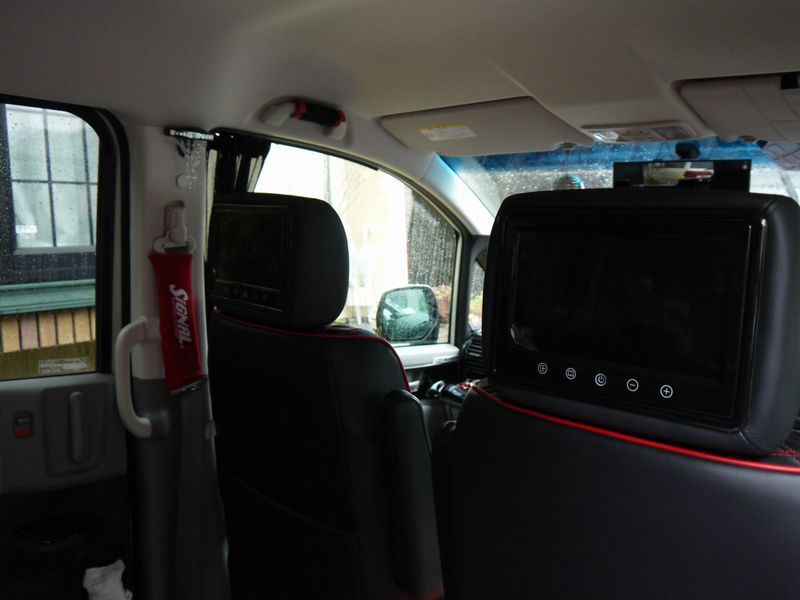

| 映像出力が取れれば、分配機やカプラー等、それぞれの電源をとって完成。 こんな感じでキレイに映りました。 |
 |
